Notre MFP112 est un commutateur de présentation multiformat au sein duquel sont intégrés la mise à l'échelle vidéo, l'incorporation et la désincorporation audio, la gestion EDID et l'entrée et la sortie HDBaseT™.

Le MFP112 fonctionne en deux modes, d'abord comme un commutateur à 11 entrées et deux sorties, mais chaque sortie peut aussi fonctionner indépendamment avec la sortie HDMI 1 qui achemine uniquement les entrées 1x HDBaseT™ et 4 x HDMI et la sortie 2 qui commute les 11 entrées vidéo + audio.

Avec le contrôle du commutateur à l'aide des boutons poussoirs du panneau avant, de la télécommande IR ou de l'interface RS-232, c'est une solution idéale pour les installations commerciales.

Caractéristiques principales

Le commutateur peut fonctionner en 2 modes :

- Mode séparateur - La sortie HDMI 1 & la sortie HDBaseT™ 2 affichent toutes deux la même entrée sélectionnée.

- Mode Matrice de commutation - Les entrées HDMI sont commutables indépendamment sur la sortie HDMI 1 & la sortie HDBaseT™ 2. La sortie HDMI 1 a accès à l'entrée HDBaseT™ + les entrées HDMI 1-4 UNIQUEMENT (passage du signal HDMI, y compris la résolution 4K), tandis que la sortie HDBaseT™ 2 a accès à toutes les entrées vidéo HDMI, HDBaseT™ et analogiques avec l'audio associé.

Sortie HDBaseT™ (sortie 2) pour la distribution de sources vidéo jusqu'à 100 m (4K jusqu'à 70 m) avec IR bidirectionnel, RS-232, LAN servant et gestion EDID.

Entrée HDBaseT™ pour l'intégration de sources HDMI distantes jusqu'à 100 m de distance (4K jusqu'à 70 m) avec IR bidirectionnel et service LAN.

Mise à l'échelle vidéo intégrée, capacités de mise à l'échelle ascendante (maximum de 1080p) et descendante (y compris 4K vers des résolutions inférieures).

Les entrées vidéo prennent en charge toutes les résolutions vidéo standard de l'industrie, notamment VGA-WUXGA et 480i-4K.

Les résolutions de sortie vidéo mises à l'échelle comprennent 720p, 1080p, 1280x1024, 1024x768, 1360x768, 1440,900, 1680x1050.

Incorporation audio - une entrée audio L/R analogique indépendante peut être intégrée aux sorties HDMI/HDBaseT™ et aux sorties audio L/R analogiques et numériques coaxiales simultanément (fonction disponible sur les sorties HDMI / HDBaseT™ 1 & 2 en mode Splitter et sur la sortie HDBaseT™ 2 uniquement en mode Matrix Switcher).

Breakout audio HDMI vers les sorties audio analogiques G/D et numériques coaxiales simultanément (lié à la sortie 2 en mode Matrix Switcher).

Contrôle du volume des sorties HDMI, audio analogique G/D au niveau ligne et numérique coaxiale.

PoH vers les émetteurs et récepteurs Blustream compatibles (alimentation locale requise lors de l'utilisation du HEX100ARC-RX)

Prend en charge tous les formats audio HDMI connus sur le passage HDMI, y compris la transmission audio Dolby TrueHD, Dolby Atmos, Dolby Digital Plus et DTS-HD Master.

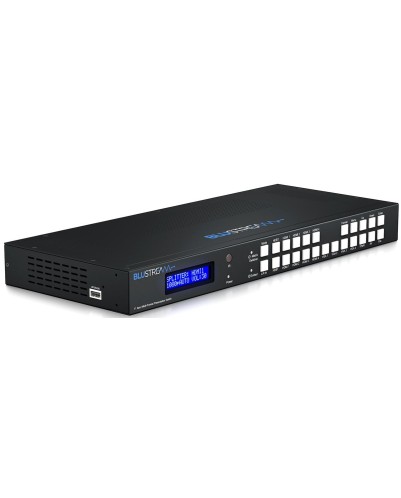

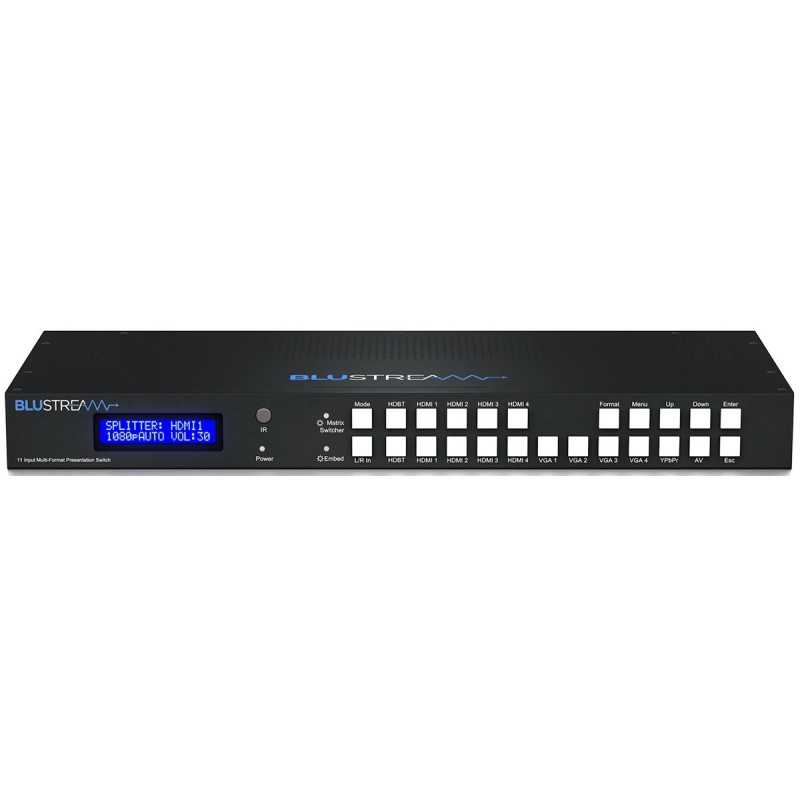

Affichage sur le panneau avant pour le retour d'information sur l'état

Contrôle via le panneau avant, IR, RS-232 et TCP/IP

Pilotes tiers disponibles pour toutes les grandes marques de contrôle domestique

Gestion avancée de l'EDID

Conforme à la norme HDCP 1.4

Spécifications

Connecteurs d'entrée vidéo : 4 x HDMI Type A, 1 x HDBaseT™ connecteur RJ45, 4 x VGA, 1 x Composite, 1 x Component (YPbPr)

Connecteurs de sortie vidéo : 1 x HDMI Type A, 1 x HDBaseT™ connecteur RJ45

Connecteurs d'entrée audio : 11 x audio analogique 3.5mm stéréo jack

Connecteurs de sortie audio : 1 x prise stéréo analogique de 3,5 mm, 1 x SPDIF coaxial numérique

Port série RS-232 : Connecteur DB-9 (contrôle de la matrice), 1 x connecteur Phoenix à 3 broches pour le passage de RS232

Ports d'entrée IR : 2 x jack stéréo 3,5 mm

Ports de sortie IR : 2 x jack mono 3,5 mm

Dimensions du boîtier (L x H x P) : 438 mm x 45 mm x 225 mm, sans pieds

Dimensions incluant les connexions (L x H x P) : 438mm x 45mm x 235mm

Poids d'expédition : 1,5 kg

Température de fonctionnement : 0°C à 40°C (32°F à 104°F)

Température de stockage : -20°C à 60°C (-4°F à 140°F)

Alimentation électrique : 12V/5A DC

Contenu de la boîte

1 x MFP112

1 x Alimentation électrique 12V/5A DC

1 x Télécommande

4 x Récepteur IR

3 x Émetteurs IR

1 x Câble de contrôle IR - Câble 3.5mm-3.5mm

1 x Câble série - RS232 9 broches vers connecteur Phoenix 3 broches

1 x Kit de montage

1 x Manuel d'utilisation

Vendu séparément

1 x Émetteur HDBaseT™ 100m (entrée source HDBaseT™)

1 x Récepteur HDBaseT™ 100m (sortie HDBaseT™)
