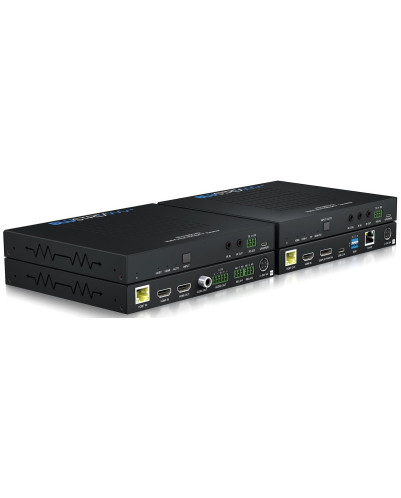

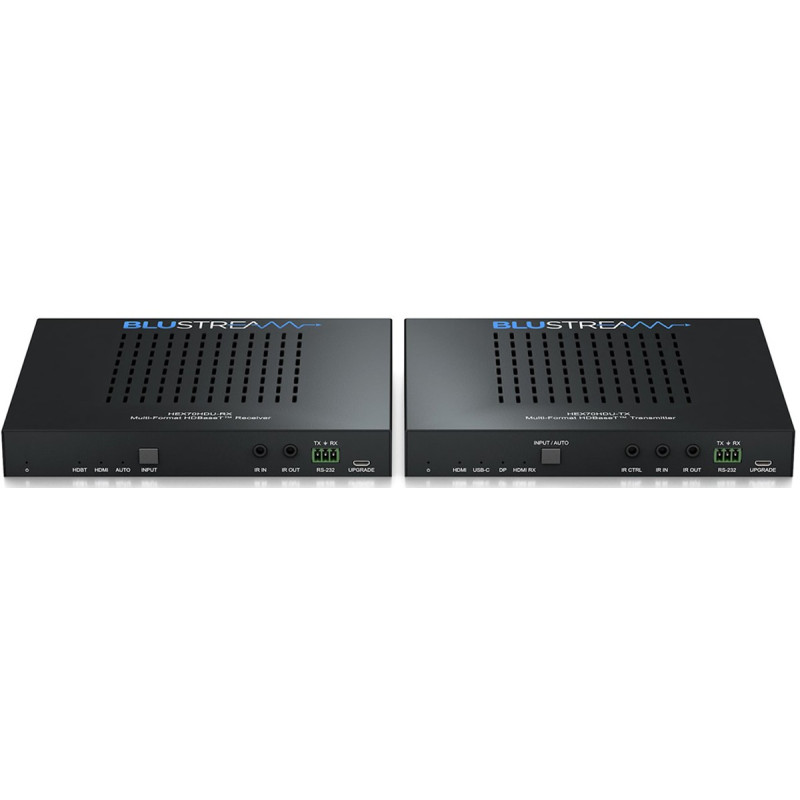

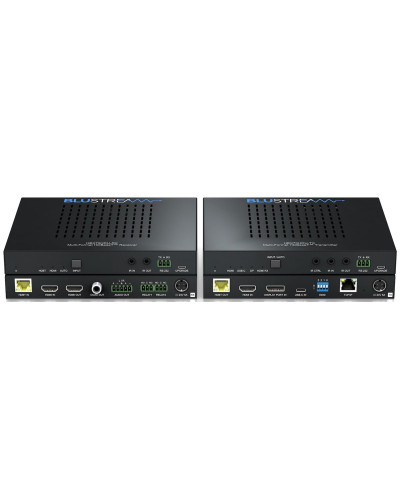

Le kit d'extension HEX70HDU-KIT est une solution multiformat HDMI 2.0 4K 60Hz 4:4:4 (18Gbps) HDCP 2.2 HDBaseT™ à la pointe de l'industrie, qui utilise la technologie CSC pour fournir des signaux HDMI, USB-C et DisplayPort à 4K jusqu'à 40m (avec 1080p jusqu'à 70m) sur un seul câble CAT.

Le HEX70HDU-KIT offre des fonctionnalités améliorées, notamment une entrée HDMI locale sur le récepteur HDBaseT™ pour une entrée source supplémentaire, une interface graphique Web pour le contrôle et la configuration, un contrôle d'affichage automatique, une sortie audio et un passage IR / RS-232 bidirectionnel.

Le HEX70HDU-KIT offre un contrôle via le panneau avant, l'IR, le RS-232 et le TCP/IP, avec une gestion avancée de l'EDID et du HDCP.

Caractéristiques principales

Technologie HDBaseT™ avancée offrant la distribution de la vidéo et de l'audio sur un seul câble CAT.

La conversion avancée de l'espace colorimétrique (CSC) prend en charge la spécification HDMI 2.0 18Gbps, y compris le HDR.

Comporte 1 entrée HDMI, 1 entrée USB-C et 1 entrée DisplayPort™ sur l'émetteur HDBaseT™ avec sélection manuelle ou automatique de la source.

Comporte 1 x entrée HDMI locale sur le récepteur HDBaseT™ pour la connexion d'une source locale à l'écran.

Prend en charge la vidéo UHD 4K 60Hz 4:4:4 jusqu'à 40m.

Prolonge le HDMI 1080p jusqu'à une distance de 70m

Prend en charge tous les formats audio HDMI connus, y compris la transmission de Dolby TrueHD, Atmos et DTS-HD Master Audio

Prend en charge l'USB Type C jusqu'à 4K UHD 60Hz 4:4:4* (DP1.2 avec capacité de charge de 60W)

Prend en charge DisplayPort™ jusqu'à 4K UHD 60Hz 4:4:4, 4K 30Hz 4:4:4 DP1.2

Sortie audio vers les sorties audio analogiques G/D et numériques coaxiales (S/PDIF) simultanément.

Prise en charge de la fonction PoC (Power over Cable) bidirectionnelle pour alimenter les prolongateurs depuis l'émetteur ou le récepteur.

Passage IR bidirectionnel

Fonction d'activation/désactivation automatique de l'affichage permettant de contrôler l'affichage au niveau du récepteur HDBaseT™ via CEC ou RS-232.

Module d'interface Web pour le contrôle et la configuration de HEX70HDU-KIT

Contrôle via le panneau avant, IR, RS-232 ou TCP/IP

Gestion avancée de l'EDID et du HDCP

*La prise en charge vidéo USB-C est limitée à 4K 60Hz 4:2:0 lorsque la fonction de charge est activée par le périphérique source.

Spécifications

HEX70HDU-TX :

Connecteurs d'entrée vidéo : 1 x HDMI de type A, 19 broches, femelle, 1 x USB-C de type C, 1 x DisplayPort™.

Connecteurs de sortie vidéo : 1 x HDBaseT™ connecteur RJ45

Port série RS-232 : 1 x connecteur Phoenix à 3 broches

Contrôle TCP/IP : 1 x RJ45, femelle

Ports d'entrée IR : 2 x jack stéréo 3,5 mm (1 x commande de commutation, 1 x passage IR)

Ports de sortie IR : 1 x jack mono 3,5 mm

EDID : commutateur DIP à 4 broches

Mise à niveau du produit : 1 x Micro USB, femelle

Dimensions du boîtier (L x H x P) : 175 mm x 24 mm x 155 mm

HEX70HDU-RX :

Connecteurs d'entrée vidéo : 1 x HDMI Type A, 19 broches, femelle, 1 x HDBaseT™ connecteur RJ45

Connecteurs de sortie vidéo : 1 x HDMI Type A, 19 broches, femelle

Port série RS-232 : 1 x connecteur Phoenix 3 broches

Contrôle de relais : 2 x connecteur Phoenix 3 broches

Ports d'entrée IR : 1 prise stéréo 3,5 mm

Ports de sortie IR : 1 prise mono 3,5 mm

EDID : commutateur DIP à 4 broches

Mise à niveau du produit : 1 x Micro USB, femelle

Dimensions du boîtier (L x H x P) : 175 mm x 24 mm x 155 mm

Poids d'expédition : 2,6 kg

Alimentation électrique : 24V/5A DC

Température de fonctionnement : De -5°C à +55°C (32°F à 104°F)

Température de stockage : -25°C à +70°C (-4°F à 140°F)

Contenu de la boîte

1 x HEX70HDU-TX

1 x HEX70HDU-RX

1 x Alimentation 24V/5A DC

1 x Émetteur IR

1 x Récepteur IR

1 x Câble de contrôle RS-232

2 x Kits de montage

1 x Guide de référence rapide
