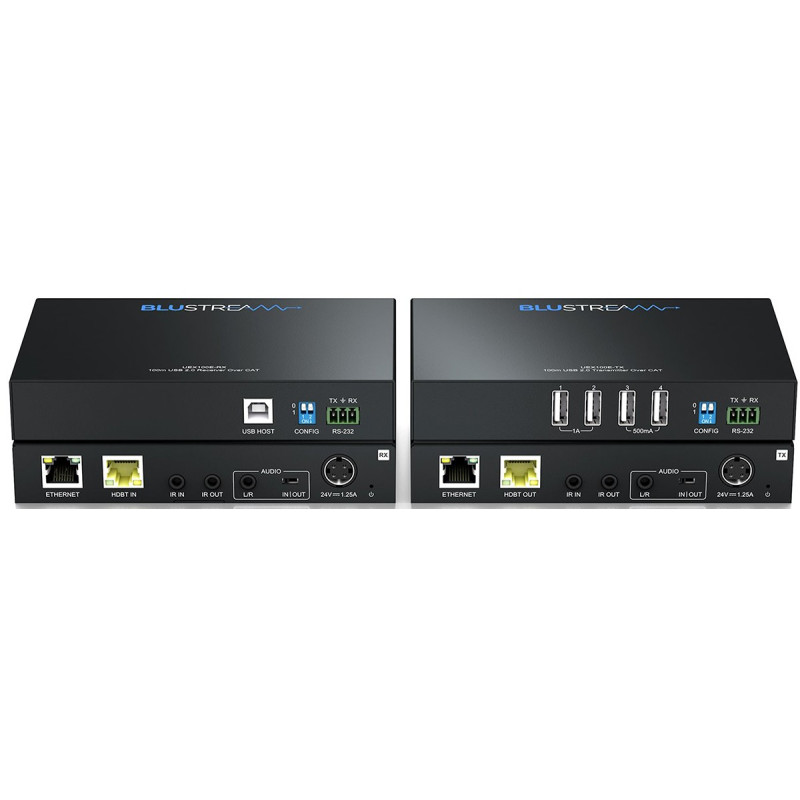

L'UEX100E-KIT est un kit d'extension USB utilisant la technologie HDBaseT™ pour étendre les données USB 2.0, l'audio analogique 2 canaux et les signaux de contrôle jusqu'à 100 m sur un seul câble CAT.

L'UEX100E-KIT permet de connecter jusqu'à 4 périphériques USB à un seul hôte USB avec une bande passante de transmission combinée allant jusqu'à 480Mbps, et est rétrocompatible avec les périphériques USB 1.1.

L'UEX100E-KIT fournit également une alimentation bidirectionnelle par câble (PoC), un IR bidirectionnel, un RS-232, un audio analogique à 2 canaux et un passage Ethernet/LAN à 100 Mbps.

Caractéristiques principales

Prolonge l'USB jusqu'à une distance de 100 m sur un seul câble CAT en utilisant la technologie HDBaseT™*.

Prend en charge l'extension du signal USB 2.0

Rétrocompatible avec les périphériques USB 1.1

Largeur de bande de données transmises jusqu'à 480Mbps (combiné)

1 x port USB-B sur le récepteur pour la connexion au dispositif hôte

4 x ports USB-A sur l'émetteur pour la connexion aux périphériques

Les ports USB-A 1-2 supportent 5V 1A, les ports USB-A 3-4 supportent 5V 500mA

Passage Ethernet bidirectionnel (100Mbps)

Passage bidirectionnel IR et RS-232

Prise en charge de la transmission audio analogique PCM à 2 canaux (direction sélectionnable)

PoC (Power over Cable) bidirectionnel pour alimenter les prolongateurs depuis l'émetteur ou le récepteur.

Plug and play simple, aucune installation de pilote ou de configuration n'est requise.

 *La longueur de la distribution du signal dépend de la longueur des câbles USB du dispositif/hôte et du type de câble CAT.

Spécifications

UEX100E-RX

Connecteur CAT : 1 x connecteur RJ45, femelle

Port USB : 1 x USB-Type B

Connecteur d'entrée/sortie audio : 1x audio analogique G/D (jack stéréo 3,5 mm)

Port Ethernet : 1 x connecteur RJ45, femelle

Port série RS-232 : 1 x connecteur Phoenix à 3 broches

Ports d'entrée IR : 1 prise stéréo 3,5 mm

Ports de sortie IR : 1 prise mono 3,5 mm

Commutateur de configuration : commutateur DIP à 2 broches

UEX100E-TX

Connecteurs CAT : 1 x connecteur RJ45, femelle

Ports USB : 4 x USB-Type A

Connecteur d'entrée/sortie audio : 1x audio analogique G/D (jack stéréo 3,5 mm)

Port Ethernet : 1 x connecteur RJ45, femelle

Port série RS-232 : 1 x connecteur Phoenix à 3 broches

Ports d'entrée IR : 1 x jack stéréo 3,5 mm

Ports de sortie IR : 1 prise mono 3,5 mm

Interrupteur de configuration : interrupteur DIP à 2 broches

Alimentation électrique : 24V/1.25A DC

Dimensions du produit (L x P x H ) :  150mm x 100mm x 25mm (TX/RX)

Poids d'expédition : 1,6 kg

Température de fonctionnement : Température de fonctionnement : -5°C à +55°C (32°F à 104°F)

Température de stockage : -25°C à +70°C (-4°F à 140°F)

Contenu de la boîte

1 x UEX100E-TX

1 x UEX100E-RX

1 x câble USB-A vers USB-B (1m)

1 x Alimentation 24V/1.25A DC

2 x Kits de montage

1 x Guide de référence rapide
