Notre gamme Platinum de produits HDBaseT™ offre le meilleur en termes de performances et de flexibilité.

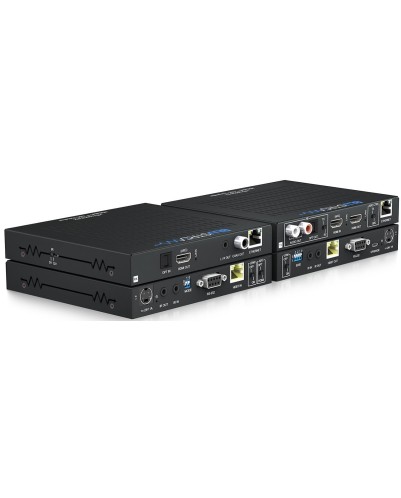

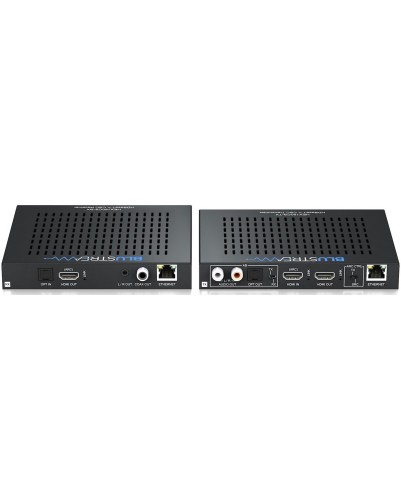

Le kit d'extension HEX150CS-KIT est une solution HDMI 2.0 4K 60Hz 4:4:4 HDCP 2.2 HDBaseT™ à la pointe de l'industrie, utilisant la technologie CSC avec conversion vidéo descendante.

Le HEX150CS-KIT prend en charge le HDMI, l'IR bidirectionnel, le RS-232 et le PoC jusqu'à une longueur de 150 m sur un seul câble CAT. Le HEX150CS-KIT offre également des fonctions améliorées, notamment l'ARC via HDMI ou optique (S/PDIF) et le passage Ethernet.

Caractéristiques principales

Technologie HDBaseT™ avancée offrant la distribution de la vidéo et de l'audio sur un seul câble CAT.

La conversion avancée de l'espace colorimétrique (CSC) prend en charge la spécification HDMI2.0 18Gbps, y compris le support HDR.

Down-conversion vidéo sur les sorties permettant à un écran uniquement capable de supporter des résolutions vidéo inférieures (4K 60Hz 4:2:0 ou 1080p) de recevoir du contenu vidéo 4K 60Hz 4:4:4 ou 4K 60Hz 4:2:0 tout en affichant la résolution 4K UHD d'origine maximale sur les autres sorties vidéo.

Supporte la vidéo UHD 4K 60Hz 4:4:4 jusqu'à 100m

Prolonge la vidéo HDMI 1080p jusqu'à 150m (mode longue portée HDBaseT™)

Sortie HDMI en boucle sur l'émetteur

Prend en charge toutes les résolutions vidéo standard de l'industrie, y compris VGA-WUXGA et 480i-4K.

Re-cadencement HDMI sur le récepteur HDBaseT™ pour aider à résoudre les problèmes de HDCP, de compatibilité et de handshaking HDMI.

Prise en charge de l'ARC (Audio Return Channel) depuis l'écran via les entrées numériques HDMI et optiques.

Prend en charge le retour audio vers les sorties audio HDMI, numériques optiques et analogiques G/D (la sortie analogique ne prend en charge que le PCM 2 canaux).

Prend en charge tous les formats audio HDMI connus, y compris la transmission de Dolby TrueHD, Atmos et DTS-HD Master Audio.

Transmission Ethernet bi-directionnelle 10/100BaseT

Transmission bidirectionnelle IR et RS-232

Fourni avec récepteur et émetteur IR Blustream 5V

PoC (Power over Cable) bidirectionnel pour alimenter les prolongateurs depuis l'émetteur ou le récepteur.

Gestion avancée de l'EDID

Support HDCP 2.2

Spécifications

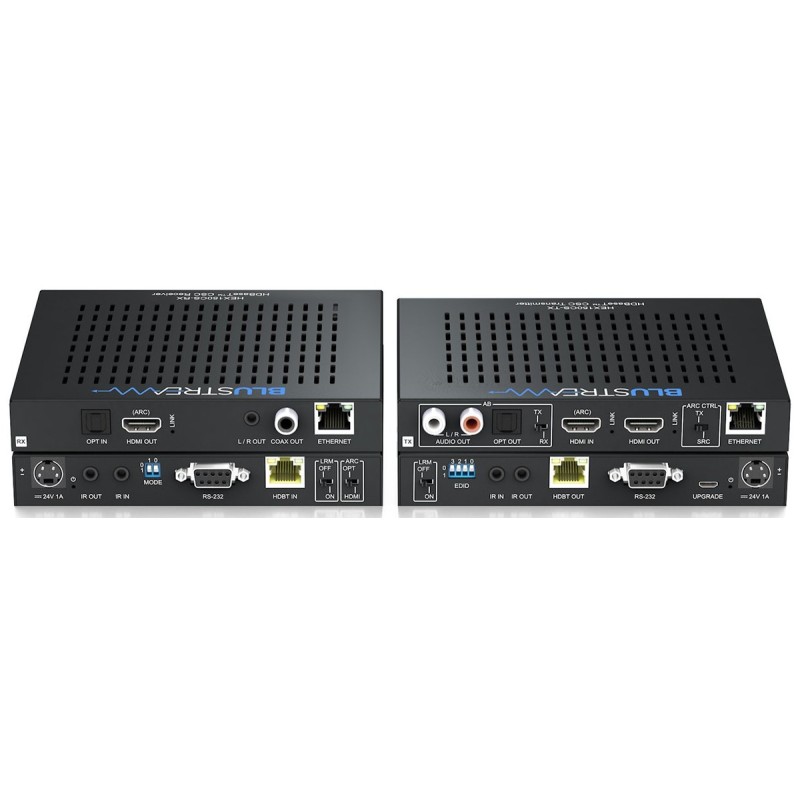

HEX150CS-TX :

Connecteurs d'entrée vidéo : 1 x HDMI Type A, femelle

Connecteurs de sortie vidéo : 1 x connecteur HDBaseT™ RJ45

Connecteurs de sortie audio : 2 x RCA (G/D), 1 x optique (SPDIF)

Port Ethernet : 1 x connecteur RJ45

Port série RS-232 : 1 x DB-9 femelle

Ports d'entrée IR : 1 x jack stéréo 3,5 mm

Ports de sortie IR : 1 x jack mono 3,5 mm

EDID : Commutateur DIP à 4 broches

Alimentation électrique : 1 x 24V/1A DC, connecteur DIN 4 broches

HEX150CS-RX :

Connecteurs d'entrée vidéo : 1 x connecteur HDBaseT™ RJ45,

Connecteurs de sortie vidéo : 1 x HDMI Type A, femelle

Connecteurs d'entrée audio : 1 x Optique (SPDIF)

Connecteurs de sortie audio : 1 x jack stéréo 3,5 mm (G/D), 1 x RCA coaxial numérique

Port Ethernet : 1 x connecteur RJ45,

Port série RS-232 : 1 x DB-9 femelle

Ports d'entrée IR : 1 prise stéréo 3,5 mm

Ports de sortie IR : 1 x jack mono 3,5 mm

Alimentation électrique : 1 x 24V/1A DC, connecteur DIN 4 broches

Dimensions du boîtier (L x P x H) : 148mm x 134mm x 22mm (RX), 156mm x 123mm x 23mm (TX)

Dimensions (L x P x H) : 148mm x 153mm x 22mm (RX), 156mm x 135mm x 23mm (TX) (y compris les connexions)

Poids à l'expédition (kit) : 1,6 kg

Température de fonctionnement : 0°C à 40°C (32°F à 104°F)

Température de stockage : -4°F à 140°F (-20°C à 60°C)

Kits de montage inclus

Alimentation électrique : 1 x 24V/1A DC, connecteur à vis

Contenu de la boîte

1 x HEX150CS-TX

1 x HEX150CS-RX

1 x Alimentation 24V/1A DC

1 x Récepteur IR

1 x Émetteur IR

2 x Supports de montage

1 x Guide de référence rapide
