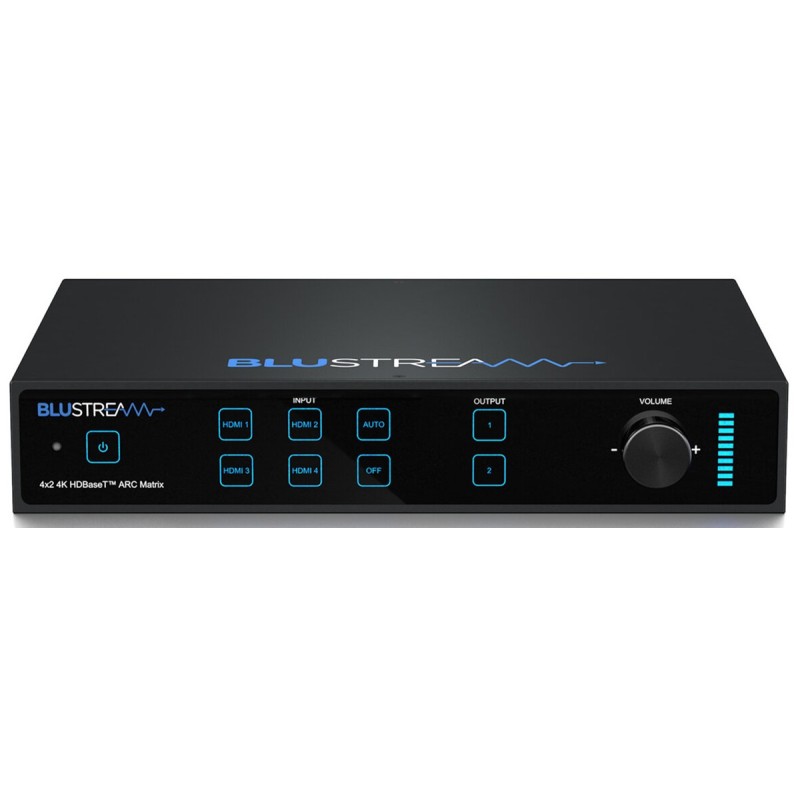

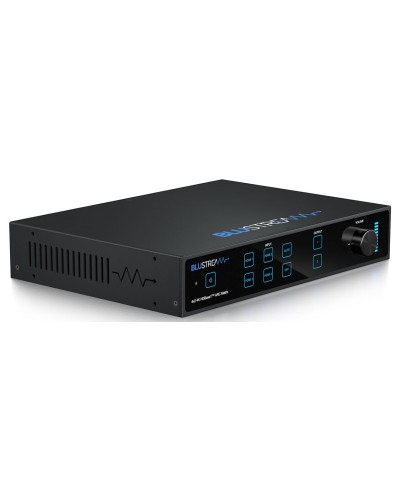

Notre matrice Essential 4x2 HDBaseT™ Matrix offre des performances sans précédent pour le marché des installations personnalisées.

Le HMXL42ARC-KIT est un ensemble matriciel HDMI2.0 4K60Hz 4:4:4 HDCP2.2 utilisant la technologie CSC pour fournir HDMI, IR bidirectionnel et PoC jusqu'à des longueurs de 70m sur un seul câble CAT.

La matrice offre également des fonctionnalités avancées, notamment le HDBaseT™/HDMI simultané sur la sortie 1, la mise à l'échelle intelligente de la vidéo sur les sorties HDBaseT, la sélection manuelle ou automatique de la source, la matrice audio indépendante et un module d'interface de navigateur Web pour le contrôle et la configuration de la matrice.

Le HMXL42CS-KIT est fourni avec 2 récepteurs HDBaseT™.

Technologie HDBaseT™ avancée offrant la distribution de la vidéo et de l'audio sur un seul câble CAT.

La conversion avancée de l'espace colorimétrique (CSC) prend en charge la spécification HDMI 2.0 18Gbps, y compris le HDR - Comprend 4 entrées HDMI qui peuvent être acheminées indépendamment vers 2 sorties HDBaseT™.

La sortie 1 offre une sortie HDMI et HDBaseT™ simultanée.

Mise à l'échelle intelligente de la vidéo sur les sorties HDBaseT™ permettant à un écran uniquement capable de supporter des résolutions vidéo inférieures (4K 60Hz 4:2:0 ou 1080p) de recevoir du contenu vidéo 4K 60Hz 4:4:4 tout en affichant la résolution 4K UHD d'origine maximale sur les autres sorties vidéo.

Supporte la vidéo UHD 4K 60Hz 4:4:4 jusqu'à 40m

Prolonge la vidéo HDMI 1080p jusqu'à 70m

Prend en charge toutes les résolutions vidéo standard de l'industrie, notamment VGA-WUXGA et 480i-4K.

Prend en charge tous les formats audio numériques HDMI connus, notamment les transmissions Dolby TrueHD, Atmos, DTS-HD Master Audio et DTS:X.

Matrice audio 8 x 2 contrôlable indépendamment de la vidéo.

Les entrées des sources audio comprennent - 4 x breakout audio depuis la source HDMI - 2 x breakout audio depuis les sorties de zone - 2 x ARC depuis les sorties de zone.

Sortie audio vers les sorties audio analogiques G/D et numériques optiques (S/PDIF), avec contrôle du volume au niveau ligne sur les sorties analogiques.

La sortie audio permet de sélectionner la source à partir de la sortie audio de la zone ou de l'ARC à partir des sorties de zone via HDMI ARC ou ARC optique.

Module d'interface Web pour le contrôle et la configuration de la matrice

Prend en charge l'IR bidirectionnel sur toutes les sorties HDBaseT™.

Prend en charge PoC (Power over Cable) pour alimenter les récepteurs HDBaseT™ RX70CS fournis.

Pilotes tiers disponibles pour toutes les grandes marques de contrôle

Gestion avancée de l'EDID

Conforme à la norme HDCP 2.2

Fourni avec 2 x récepteurs RX70CS HDBaseT™

Spécifications

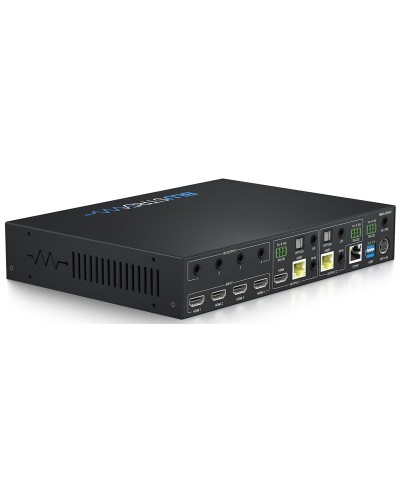

Connecteurs d'entrée vidéo : 4x HDMI Type A, 19 broches, femelle

Connecteurs de sortie vidéo : 1x HDMI Type A, 19-pin, femelle, 2x HDBaseT™ connecteur RJ45

Connecteurs d'entrée audio : 2x audio analogique G/D (Jack stéréo 3,5 mm), 2x optique (SPDIF)

Ports série RS-232 : 1x connecteur Phoenix 3 broches

Contrôle TCP/IP : 1x RJ45, femelle

Ports d'entrée IR : 3x jack stéréo 3,5mm

Ports de sortie IR : 4x jack mono 3,5mm

Montage en rack : Hauteur de rack 1U, oreilles de rack incluses

Dimensions du boîtier (LxPxH) : 220mm x 235mm x 44mm (sans pieds)

Poids d'expédition : 4,5 kg

Température de fonctionnement : 0°C à 40°C (32°F à 104°F)

Température de stockage : -20°C à 60°C (-4°F à 140°F)

Alimentation électrique : 1x 24V/5A DC

Contenu de la boîte

1 x HMXL42ARC

2 x RX70CS

1 x Kit de montage en rack 19" pour HMXL42ARC

1 x Kit de montage en surface pour HMXL42ARC

2 x Kit de montage pour RX70CS

1 x Télécommande

4 x émetteurs IRE1

3 x Récepteurs IRR

1 x Câble série - DB9 vers connecteur Phoenix 3 broches

1 x Câble de contrôle IR - Câble 3.5mm-3.5mm

1 x Alimentation électrique 24V/5A

1 x Guide de référence rapide
