Notre indispensable matrice 8x8 HDBaseT™ offre des performances et une valeur sans précédent pour le marché des installations personnalisées.

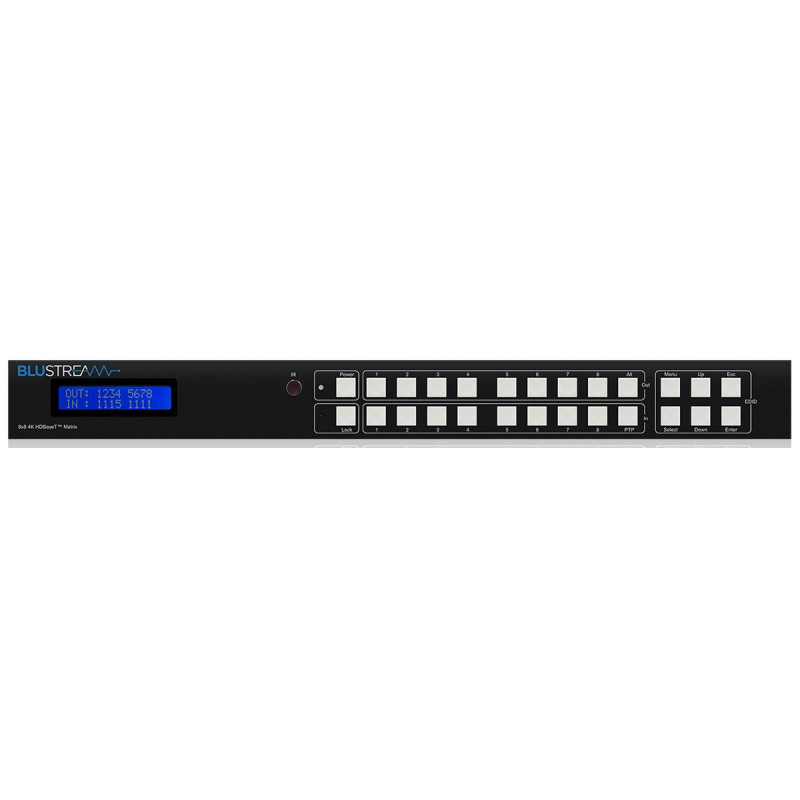

La HMXL88 est une matrice 8x8 4K UHD avec une combinaison de 6 sorties HDBaseT™ et 2 sorties HDMI. Cela permet d'intégrer de manière rentable des écrans locaux ou des récepteurs AV au sein d'une installation.

La matrice délivre des signaux HDMI, IR bidirectionnels et PoC jusqu'à une longueur de 70 m sur un seul câble CAT. Elle peut également être contrôlée de manière transparente par des systèmes de contrôle tiers via RS-232 ou TCP/IP.

Caractéristiques principales

Comprend 8 entrées HDMI qui peuvent être acheminées indépendamment vers 6 sorties HDBaseT™ et 2 sorties HDMI.

Prolonge HDMI jusqu'à une distance de 70m sur un seul câble CAT.

Supporte la vidéo 4K UHD jusqu'à 40m (3840 x 2160 @30Hz 4:4:4, 4096 x 2160 @24Hz 4:4:4, et 4K @60Hz 4:2:0)

Supporte toutes les résolutions vidéo standard de l'industrie, y compris VGA-WUXGA et 480i-4K

Supporte l'affichage de signaux 3D

Prend en charge tous les formats audio HDMI connus, notamment Dolby TrueHD, Dolby Atmos, Dolby Digital Plus et DTS-HD Master Audio.

Prend en charge l'IR bidirectionnel à partir de tous les emplacements d'entrée et de sortie HDBaseT™*.

Contrôle via le panneau avant, IR, RS-232 et TCP/IP

Prend en charge PoH (Power over HDBaseT™) pour alimenter les récepteurs HDBaseT™ compatibles.

Pilotes tiers disponibles pour toutes les grandes marques de contrôle domestique.

Gestion avancée de l'EDID

Conforme à la norme HDCP 1.4

Conception 1U pour une intégration en rack 19" - kit de montage en rack inclus.

Compatible avec (récepteurs) :

   - HEX100ARC-RX (pour le passage AV et IR uniquement, 70m à 1080p, 40m à 4K)

   - HEX100HDVGA-RX (pour la sortie audio au niveau du récepteur, 70m en 1080p, 40m en 4K) - non compatible HDCP 2.2

   - HEX70ED-RX (contrôle IR uniquement, 70m à 1080p, 40m à 4K)

   - HEX70B-RX (contrôle IR uniquement, 70m en 1080p, 40m en 4K) - récepteur recommandé

   - RX70AMP (pour l'audio dans la zone, 70m en 1080p, 40m en 4K) - non compatible HDCP 2.2

Spécifications

Connecteurs d'entrée vidéo : 8 x HDMI Type A, 19 broches, femelle, verrouillage

Connecteurs de sortie vidéo : 8 x connecteur HDBaseT™ RJ45

Port série RS-232 : DB-9, femelle

Contrôle TCP/IP : RJ45, femelle

Ports d'entrée IR : 7 x jack stéréo 3,5 mm

Ports de sortie IR : 8 x jack mono 3,5 mm

Montage en rack : Hauteur de rack 1U, oreilles de rack incluses

Dimensions du produit (L x P x H) : 444 x 310 x 50 mm (avec pieds et connexions)

Dimensions du produit (L x P x H) : 440 x 300 x 45mm (sans pieds ni connexions)

Poids du produit : 3,9 kg (sans les accessoires)

Dimensions du carton / de la boîte (L x P x H) : 510 x 400 x 180mm

Poids d'expédition : 7,2 kg

Température de fonctionnement : 0°C à 40°C (32°F à 104°F)

Température de stockage : -20°C à 60°C (-4°F à 140°F)

Alimentation électrique : 12V/5A DC, connecteur à vis (alimentation de la matrice)

Alimentation électrique : 24V/6.25A DC, connecteur à pince à pousser/tirer (alimentation PoH)

Compatible avec (récepteurs HDBaseT™) : HEX70B-RX, HEX70ED-RX (où un passage RS-232 est requis), RX70AMP (où une sortie audio est requise dans la zone).

* Le contrôle IR discret n'est pas disponible sur les sorties HDMI (1 et 2).

Contenu de la boîte

1 x HMXL88

1 x Kit de montage en rack

1 x Alimentation 24V/6.25A

1 x Alimentation 12V/5A

1 x Télécommande

1 x Récepteur IR

6 x Câbles de contrôle IR - Câble 3.5mm-3.5mm

8 x Emetteurs IR

1 x Manuel d'utilisation
