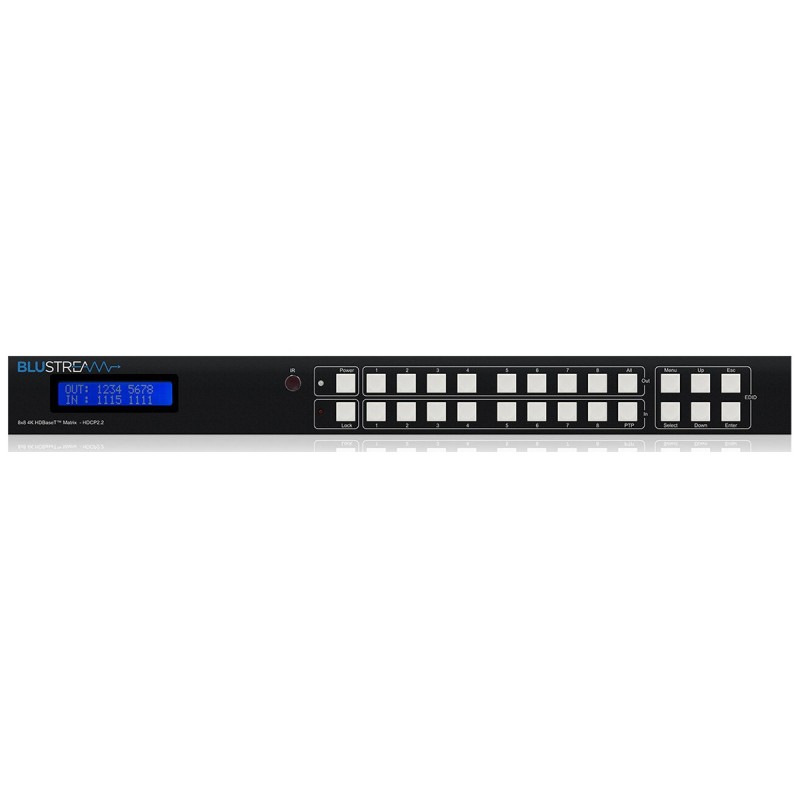

Notre matrice essentielle 8x8 HDBaseT™ offre des performances et une valeur sans précédent pour le marché des installations personnalisées. La HMXL88-V2 est une matrice 4K HDCP 2.2 8x8 avec une combinaison de 6 sorties HDBaseT™ et 2 sorties HDMI. Cela permet une intégration rentable des écrans locaux et des récepteurs AV au sein d'une installation. La matrice fournit des signaux HDMI, IR bidirectionnels et PoH (PoE) jusqu'à une longueur de 70 m sur un seul câble CAT. La matrice dispose d'un module d'interface web pour le contrôle et la configuration et peut également être contrôlée de manière transparente par des systèmes de contrôle tiers via RS-232 ou IP.

Caractéristiques principales

• Technologie HDBaseT™ avancée offrant une vidéo et un audio non compressés avec une latence nulle.

• Comprend 8 entrées HDMI qui peuvent être acheminées indépendamment vers 8 sorties (6 x HDBaseT et 2 x HDMI).

• Prolonge le HDMI jusqu'à une distance de 70 m sur un seul câble CAT.

• Supporte la vidéo 4K UHD jusqu'à 40m (3840 x 2160 @30Hz 4:4:4, 4096 x 2160 @24Hz 4:4:4, et 4K @60Hz 4:2:0)

• Supporte toutes les résolutions vidéo standard de l'industrie, y compris VGA-WUXGA et 480i-4K

• Supporte l'affichage de signaux 3D

• Prend en charge tous les formats audio HDMI connus, y compris la transmission de Dolby TrueHD, Dolby Atmos, Dolby Digital Plus et DTS-HD Master Audio

• Module d'interface Web pour le contrôle et la configuration de la matrice (instructions disponibles dans la section Pilotes & Protocoles)

• IR bi-directionnel à partir de tous les emplacements d'entrée et de sortie.

• Contrôle via le panneau avant, IR, RS-232 et TCP/IP.

• Supporte PoH (Power over HDBaseT) pour alimenter les récepteurs HDBaseT compatibles.

• Pilotes tiers disponibles pour toutes les grandes marques de contrôle domestique

• Gestion avancée de l'EDID

• Conforme à la norme HDCP 2.2

• Conception 1U pour une intégration en rack 19" - kit de montage en rack inclus

• Compatible avec (récepteurs) :

   - HEX100ARC-RX (pour le passage AV et IR uniquement, 70m à 1080p, 40m à 4K)

   - HEX100HDVGA-RX (pour la sortie audio au niveau du récepteur, 70m en 1080p, 40m en 4K) - non compatible HDCP 2.2

   - HEX70ED-RX (contrôle IR uniquement, 70m en 1080p, 40m en 4K)

   - HEX70B-RX (contrôle IR uniquement, 70m en 1080p, 40m en 4K) - récepteur recommandé

   - RX70AMP (pour l'audio dans la zone, 70m en 1080p, 40m en 4K) - non compatible HDCP 2.2

Spécifications

Connecteurs d'entrée vidéo : 8 x HDMI Type A, 19 broches, femelle, verrouillage

Connecteurs de sortie vidéo : 6 x connecteur HDBaseT RJ45, 2 x HDMI Type A, 19 broches, femelle, verrouillage

Port série RS-232 : DB-9, femelle

Contrôle TCP/IP : RJ45, femelle

Ports d'entrée IR : 9 x jack stéréo 3,5 mm

Ports de sortie IR : 8 x jack mono 3,5 mm

Montage en rack : Hauteur de rack 1U, oreilles de rack incluses

Dimensions (L x P x H) : 440 mm x 300 mm x 43 mm, sans pieds.

Poids d'expédition : 2,7 kg

Température de fonctionnement : 0°C à 40°C (32°F à 104°F)

Température de stockage : -20°C à 60°C (-4°F à 140°F)

Alimentation électrique : 12V/5A DC (principal) & 24V/6.25A DC (POH)

* Le contrôle IR discret n'est pas disponible sur les sorties HDMI (1 & 2)

Contenu de la boîte

1 x HMXL88-V2

1 x Kit de montage en rack

1 x Alimentation 24V/6.25A

1 x Alimentation 12V/5A

1 x Télécommande

6 x Récepteur IR

6 x Câble de contrôle IR - Câble 3.5mm-3.5mm

8 x Émetteur IR

1 x Manuel d'utilisation
